双金属温度计常见类型

2022-05-07 16:54:58

双金属温度计常见类型

一般双金属温度计有以下几种类型:

户外型、重型

该双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度。


主要技术参数:

(1)精度等级:1.5级

(2)时间常数:J<40S

(3)保护管耐压:6.3MPa


电接点型

双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度。


主要技术参数

(1)精度等级:1.5级

(2)时间常数:J<40S

(3)保护管耐压:6.3MPa

(4)接点容量:额定功率10VA(无感);Z高电压:交流220V、Z大工作电流:1A(无感),接点为上下限且常开。

(5)表头工作环境温度:-25~55摄氏度


耐震型

WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及


环境场所恶劣且有振动的温度。

该耐震电接点双金属温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。


主要特点:

(1)现场显示温度,直观方便,安全可靠,使用寿命长;

(2)多种结构形式,可满足不同要求,无汞害,易读数,坚固耐震;

(3)保护管材为1Cr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强;

(4)抽芯式温度计可不停机短时间维护或更换机芯。

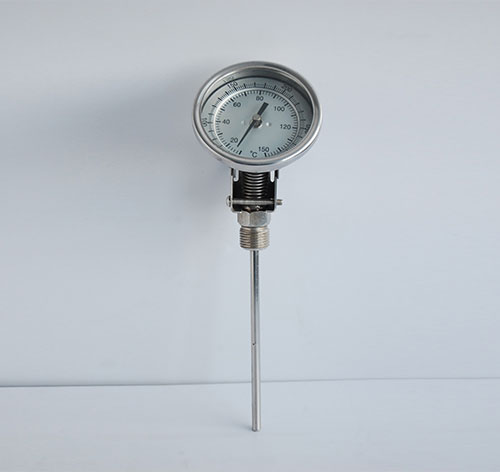

双金属温度计


工作原理:

耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。

耐震双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。


主要技术参数:

(1)执行标准:JB/T8803-1998 GB3836-83

(2)标度盘公称直径:60 100 150

(3)精度等级:(1.0),1.5

(4)热响应时间:≤40S

(5)防护等级:IP55

(6)角度调整误差:角度调整误差应不超过其量程的1.0%

(7)回差:回差应不大于基本误差限的绝 对值

(8)重复性:重复性极限范围应不大于基本误差限绝 对值的1/2万向型


主要技术参数:

(1)标度盘公称直径:100;150

(2)精度等级:1.0、1.5

(3)连接尺寸:M20x1.5、NPT1/2

(4)热响应时间:≤40s

(5)防护等级:IP55


一体化双金属温度计

概述

一体化双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合,它既能满足现场测温需求,亦能满足远距离传输需求,远传双金属温度计可以直接测量各种生产过程中的 -40~+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。


性能特点

1、具有测温探头小,灵敏度高、线性刻度、寿命长等特点。

2、具有远传输出电阻信号(PT100),抗震性,耐腐蚀性及大功率开关信号等多种功能。

3、结构形式与国际同类产品相同,可替代进口。


技术参数

1、测温范围 -40~600℃

2、环境温度 -10~55℃

3、相对湿度 ≤95%

4、精度等级 1.5级

5、时间常数 ≤60S

6、探头耐压 ≤6Mpa

7、探头直径:φ8-10mm、可动外螺纹:M27*2

8、热电阻PT100(单路、双路输出)或4-20mA电流输出

9、防护等级:IP55


热套管式

热套式双金属温度计

热套式双金属温度计

热套管式双金属温度计可配合各式安装套管,满足不同压力等级要求。可以直接测量各种生产过程中的 -80-+500 ℃范围内液体、蒸汽和气体介质以及固体表面测温。广泛应用于石油、化工、冶金、纺织、食品等工业。
